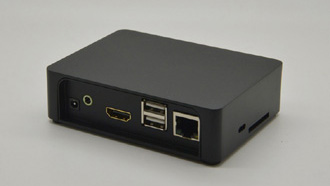

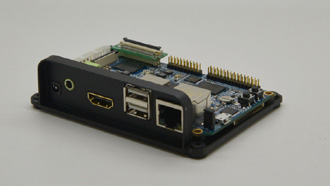

想要一个外壳肿么办？亲，我们已经加紧制作啦，估计3月初批量供货，现在马上放假，工厂木有人了。。
下面是手板照(就是手工制作的样品)，睇睇先： |
|
| |
|
| 配件: |
|
|
|
|
尺寸 |
7"LCD |
8"LCD |
5"LCD |
售价(不含税) |
RMB 300 |
RMB 500 |
RMB 280 |
型号 |
S70 |
L80 |
W50 |
主要特性 |
- 分辨率：800x480
- 触摸：精准一线电阻触摸
- LED背光，背光可调
- 带精致面板,方便固定安装
- 外形尺寸：180 x 130(mm)
- 供电： 5V/1A
|
- 分辨率：640x480
- 触摸：精准一线电阻触摸
- CCFL背光
- 带精致面板,方便固定安装
- 外形尺寸：202 x 162(mm)
- 供电： 12V/1A
|
- 分辨率：800x480
- 触摸：精准一线电阻触摸
- LED背光，背光可调
- 带精致面板,方便固定安装
- 外形尺寸：130 x 93(mm)
- 供电： 5V/1A
|
|
|
|
|
尺寸 |
10.1"LCD |
7"LCD |
7"LCD |
售价(不含税) |
RMB 700 |
RMB 400 |
RMB 800 |
型号 |
W101 |
S700 |
HD700 |
主要特性 |
- 分辨率：1024x600
- 触摸：精准一线电阻触摸
- LED背光，背光可调
- 带精致面板,方便固定安装
- 外形尺寸：
- 供电： 5V/1A
|
- 分辨率：800x480
- 触摸：电容触摸屏
- LED背光，背光可调
- 带精致面板,方便固定安装
- 外形尺寸：180 x 130(mm)
- 供电： 5V/1A
|
- 分辨率：800x1280
- 触摸：电容触摸屏
- LED背光，背光可调
- 带精致面板,方便固定安装
- 外形尺寸：
- 供电： 5V/1A
|
|
| |
|
 |
 |
|
| USB摄像头(130w像素) |
串口转接板 |
USB WiFi模块(802.11b/g/n,150M） |
LCD转接板 |
| 80元 |
50元 |
100元 |
50元 |
|
| 更多好玩的配件正在制作之中，敬请期待 |
| |

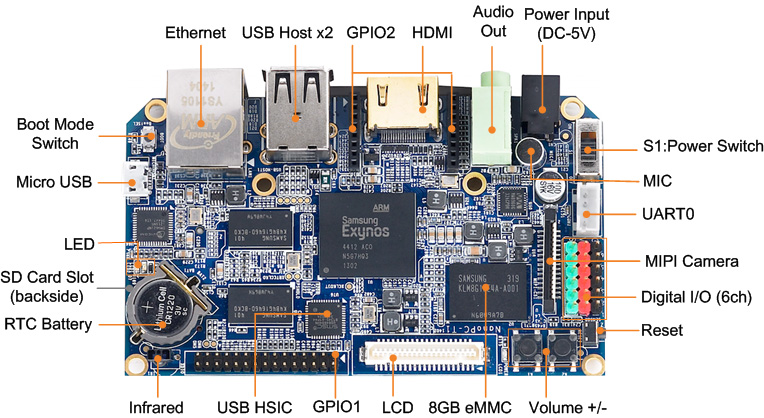

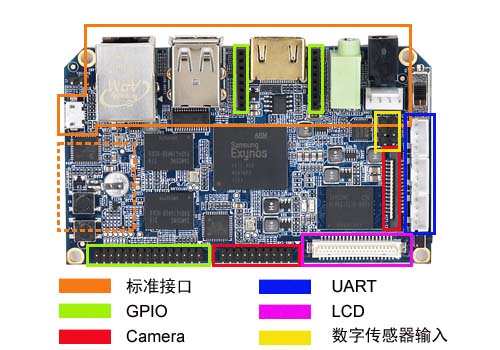

| NanoPC-T1接口布局 |
|
|
| 硬件资源特性(Hardware feature): |

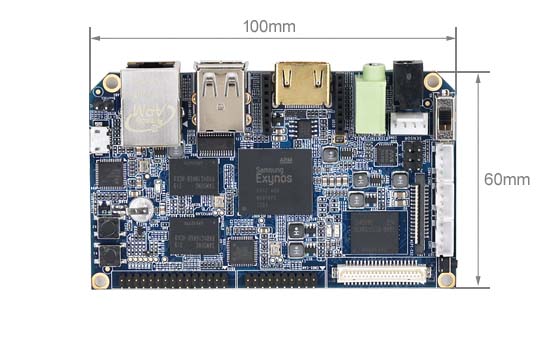

| 主板尺寸/工艺 |
- PCB尺寸：100x60mm
- PCB层数：8
- 沉金工艺
|
| 基本配置 |

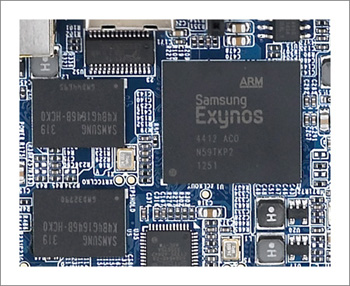

- CPU运行主频: Cortex-A9四核架构，1.5GHz
- CPU型号：Samsung Exynos 4412
- GPU: Mali-400 MP（4+1)多核 GPU
- 1GB DDR3内存
- 8GB eMMC 4.41高速闪存
|
| 显示输出 |
- HDMI输出分辨率: 1080P(1920x1080)
- 支持HDMI转VGA/DVI
- 支持MPEG-4/H.263/H.264/VC1/Xvid等视频编码格式最大至1080P@30帧每秒
- LCD接口：支持RGB88模式，支持电阻/电容触摸，支持LVDS转接
|
| 标准接口 |
- HDMI: 标准HDMI1.4a ， 1个

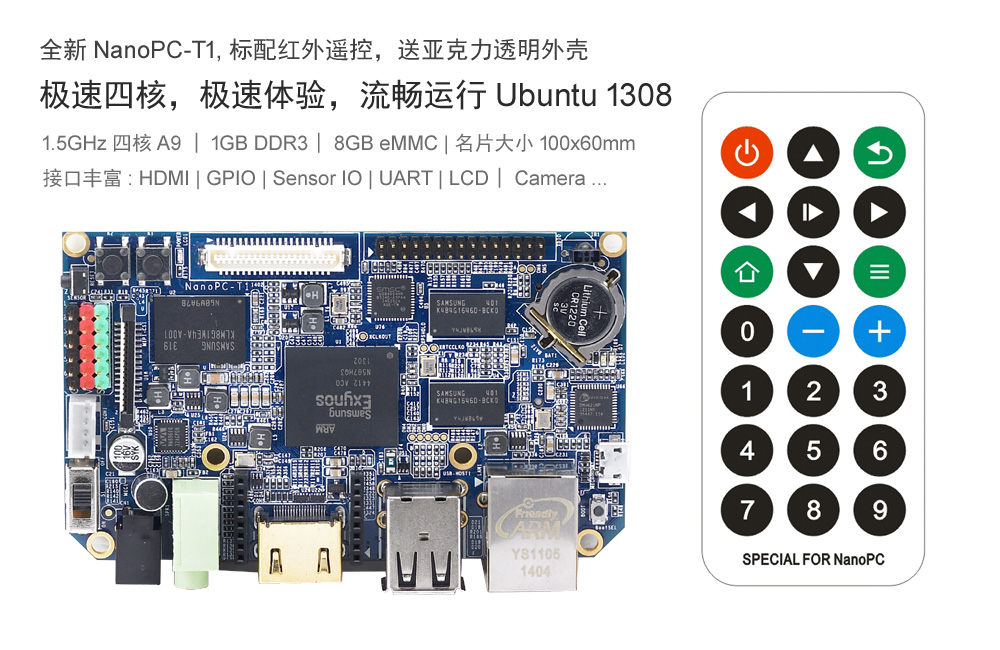

- 红外遥控(配21键遥控器)
- 音频输出: 3.5mm音频座，1个
- 音频输入: 板载麦克风
- 音量+/-按键(可编程)
- USB 2.0 Host: USB A型口(兼容USB 1.1)，2个, USB 2.0 Host扩展排针, 1路
- MicroUSB 2.0接口: 1个

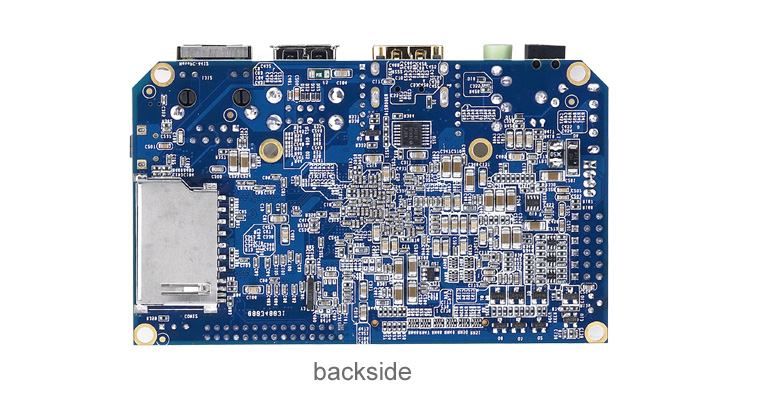

- SD卡座：1个(大卡)，位于背面
- 以太网: RJ45接口，支持100/10M自适应
- 电源接口1: 1个, 规格: 4.0/1.7mm
|
| 扩展接口 |
- GPIO1: 30pin 2.0mm间距双排针，含UARTx2,SPIx1,I2Cx1, GPIOx20, 5V, 3.3V等信号
- GPIO2: 16pin, 2.0mm间距单排针孔座，含UARTx1, GPIOx2, SDIOx1, USB Host2.0x1
- UART: 4路
- MIPI Camera: 15pin, 1.0mm间距贴片座，用于接500万像素以上的高清摄像头
- LCD接口: 40pin, 0.5mm间距贴片座，支持RGB88模式，支持电阻/电容触摸
- Digital Sensor(数字传感器): 6路x3pin, 2.54mm间距，
|
| 其他资源 |
- 用户可编程LED: 2个
- 复位按键: 1个
- 板载RTC时钟电池
- 带过流自熔断保险丝(2A)
|
| 功能扩展 |
|
|
| |
| Android 5.0.2软件系统特性 |
全球首款支持4412开发板的Android 5.0.2 |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
Superboot-4412 |
支持SD卡脱机快速烧写 |
SD卡脱机刷机，USB一键刷机，专为企业级用户定制，更好用
(不开源) |
| 支持USB下载烧写 |
| 支持单个文件/多个文件一键烧写 |
| 支持EXT3/4格式系统文件烧写 |
| 支持自动识别MMC/NAND启动 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Android 内核 |
版本: Linux-3.0.86 |
完善的BSP |
| 支持EXT4/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| eMMC驱动 |
提供源代码, 三星原厂BSP所带 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 用户按键驱动:4个 |
提供源代码, 三星原厂BSP所带 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动:通道-AIN0,1,2,3 |
提供源代码, 友善之臂添加 |
| 电容触摸驱动 |
提供源代码, 友善之臂移植添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(高清7"和标清7"等) |
提供源代码, 友善之臂移植 |
| USB Host驱动: 支持优盘，USB Hub, USB键鼠等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD/MMC卡驱动:最大可支持32GB |
提供源代码, 三星原厂BSP所带 |
| 串口驱动:4个 |
提供源代码, 三星原厂BSP所带 |
| USB WiFi驱动(RTL8192CU) |
驱动模块, 友善之臂移植 |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 重力感应驱动 |
提供源代码, 友善之臂移植 |
| 以太网络(DM9621) |
提供源代码, 友善之臂移植 |
| FIMC驱动 |
提供源代码, 三星原厂BSP所带，未经验证 |
| JPEG驱动 |
提供源代码, 三星原厂BSP所带 |
| MFC多媒体驱动 |
提供源代码, 三星原厂BSP所带 |
| HDMI驱动 |
提供源代码, 三星原厂BSP所带 |
| 3D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供Android层源代码，只提供了可用的库，不影响2D/3D效果和应用开发 |
| 2D加速 |
| 3G驱动 |
提供源代码，内核自带 |
| USB转串口驱动 |
提供源代码, 内核自带 |
| 此栏预留 |
|
|
|
| |
| Linux+Qt软件系统特性 |
最强大，最好用的Linux + Qt系统 |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
Superboot-4412 |
支持SD卡脱机快速烧写 |
SD卡脱机刷机，USB一键刷机，专为企业级用户定制，更好用
(不开源) |
| 支持USB下载烧写 |
| 支持单个文件/多个文件一键烧写 |
| 支持EXT3/4格式系统文件烧写 |
| 支持自动识别MMC/NAND启动 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Linux 内核 |
版本: Linux-3.5.0 |
完善的BSP |
| 支持EXT4/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| eMMC驱动 |
提供源代码, 三星原厂BSP所带 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 用户按键驱动:4个 |
提供源代码, 三星原厂BSP所带 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动:通道-AIN0,1,2,3 |
提供源代码, 友善之臂添加 |
| 电容触摸驱动 |
提供源代码, 友善之臂移植添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(高清7"和标清7"等) |
提供源代码, 友善之臂移植 |
| USB Host驱动: 支持优盘，USB Hub, USB键鼠等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD/MMC卡驱动:最大可支持32GB |
提供源代码, 三星原厂BSP所带 |
| 串口驱动:4个 |
提供源代码, 三星原厂BSP所带 |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 以太网络(DM9621) |
提供源代码, 友善之臂移植 |
| 3G驱动 |
提供源代码，内核自带 |
| USB转串口驱动 |
提供源代码, 内核自带 |
嵌入式图形系统界面
(支持运行时自由切换)
|
Qtopia-2.2.0 |
提供全部平台源代码，分为x86和arm两个版本 |
| Qt/Embedded-4.8.5 |
提供全部平台arm版本源代码 |
实用APP |
以下图形界面程序基于Qt2/4创建开发，均为友善之臂独家提供，不提供源代码 |
| 3G拨号程序 |
- 支持100多种USB上网卡，涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
- 支持开机自动3G拨号上网
|
| GPRS短信 |
支持连接串口或USB口GPRS Modem短信收发，支持群发短信 |
| ADC测试程序 |
动态显示ADC转换的结果 |
| LED测试 |
|
| Buttons测试 |
|
| I2C测试 |
用于测试EEPROM读写，十分方便使用 |
| LCD测试 |
支持手动和自动模式 |
| Ping测试 |
图形界面的Ping测试，支持永久Ping和暂时Ping |
| USB摄像头测试 |
支持动态预览和拍照，支持万能USB摄像头驱动 |
| 录音 |
支持ALSA接口的录音 |
| Web浏览器 |
一个完全开源的嵌入式浏览器，基于Qt2创建 |
| Arora浏览器 |
一个完全开源的浏览器，基于WebKit引擎，并基于QtE-4.8.5创建，支持现代网页渲染 |
| 看门狗测试 |
开启后，只有不停地喂狗才能保证系统不重启 |
| 网络设置 |
可设置IP地址，DNS，网关等网络参数，并可保存设置 |
| 背光控制 |
|
| 语言设置 |
支持中文，英文和日文等语言设置 |
| 随手写 |
主要用于触摸笔的准确性测试 |
| MMC/SD卡和优盘自动挂载和卸载 |
挂载后可在任务栏出现优盘或SD卡图标 |
| Qt-4.8.5切换器 |
可在运行时自由切换到Qtopia-2.2.0系统，不必重启 |
| SMPlayer |
鼎鼎有名的Mplayer播放器之Qt4版本，功能十分强大 |
其他重要系统特性 |
- 内置telnet, ftp等网络工具命令
- 内置Telnet Server
- 内置Web Server: 基于Boa
- 内置Ftp Server
- 内置Python: 强大的脚本编程语言，可直接访问控制底层硬件，可调用C程序库，非常适合物联网应用开发
- 内置ssh: 用于远程访问和设备管理，文件传输等，非常适合远程调试开发和管理
|
| 此栏预留 |
|
|
|
| |
| |
| 下载: |
|
| 裸机视频教程: |
|
| |
| |
|
| 更多软件和教程正在制作之中，请留意论坛更新信息 |
| |
| |
- NanoPC-T1(4412)主板: 1片
- 遥控器:1只
- USB电源线:1条
|
| |
